Een boorput van 65 m voor 1,5 ha
groenteteelt in Haute-Saône
Een groentekwekerij wil 1,5 hectare irrigeren vanuit haar boorput, met een opslagtank en een generator als aanvulling. Hier leest u hoe dit project voor zonne-irrigatie wordt opgebouwd in LE LAB, de applicatie voor de dimensionering van zonnepompsystemen, met echte schermafbeeldingen en cijfers.
De behoefte, zoals de klant ze verwoordt
Groenteteelt en een kleine boomgaard op 1,5 ha, sterk doorlatende bodem, tot 30 mm water per week in de zomer. De irrigatie verloopt per blok percelen, met tussentijdse opslag: het water van de boorput vult een tank, de verdeling gebeurt daarna afzonderlijk.
Extra beperking: het fotovoltaïsche veld komt op het stalen dak van een landbouwloods, op het zuiden gericht, met een helling van ongeveer 10°. De klant vraagt een dimensionering die met deze helling rekening houdt en overdimensionering vermijdt.
De invoergegevens in LE LAB

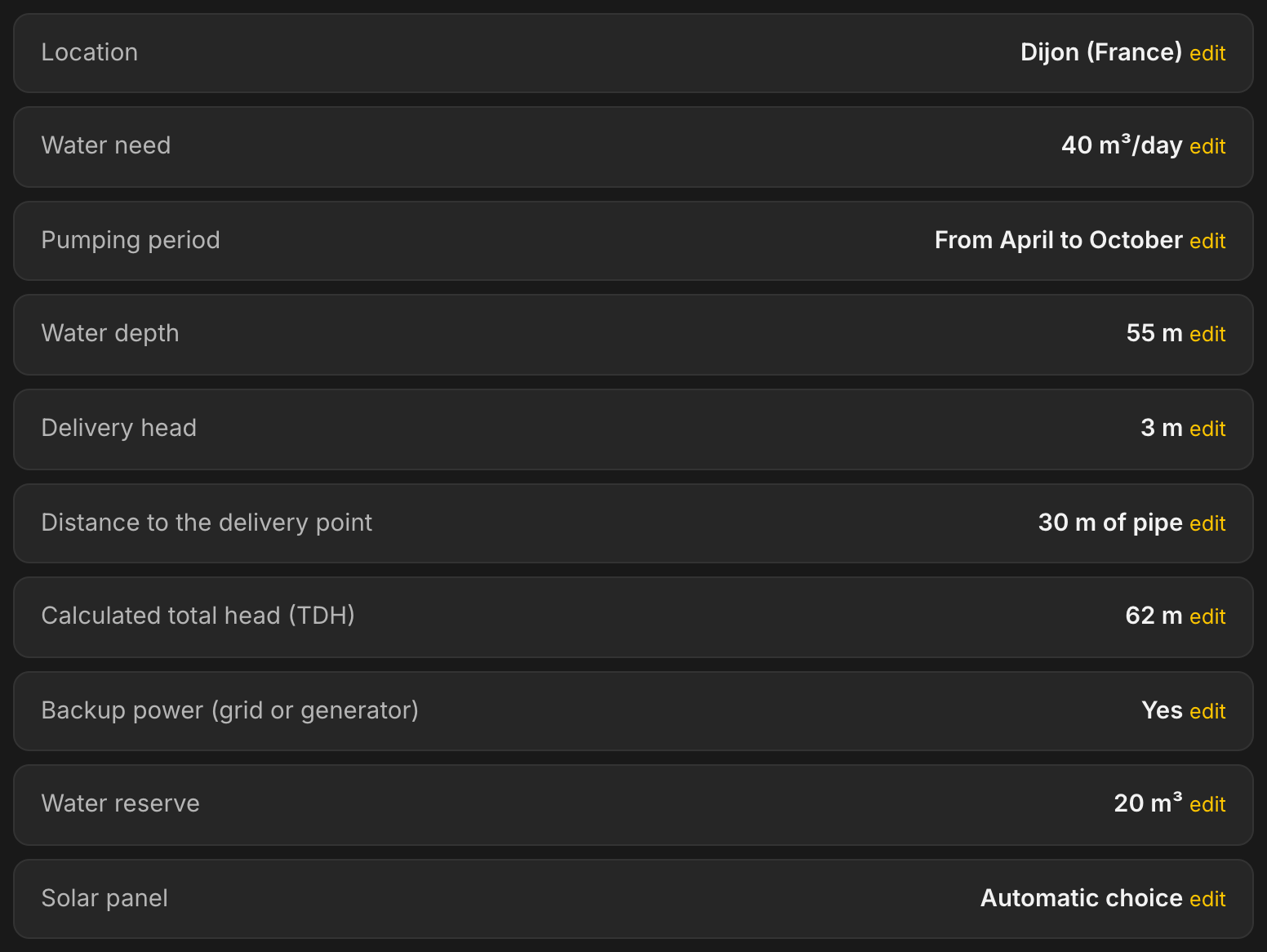

Een paar minuten invoer. De referentiestad voor zoninstraling is Dijon, op zo'n zestig kilometer van de locatie. De ingevoerde behoefte is het beoogde zonne-aandeel, 40 m³/dag, en de seizoensgebondenheid wordt opgegeven: het pompen loopt van april tot oktober, de studie richt zich op dat venster. De generator vult aan tot het totale doel. De totale opvoerhoogte wordt automatisch berekend: 62 m, inclusief de opvoer naar de tank en de drukverliezen van de leiding.
Het overzicht vóór de berekening: negen antwoorden volstaan, de totale opvoerhoogte wordt voor u berekend.
Wat LE LAB voorstelt
Gedimensioneerd voor het irrigatieseizoen en niet voor het hele jaar, blijft het systeem sober: een LORENTZ PS2-1800 met de C-SJ5-12-eindtrap, gevoed door 6 panelen van 450 Wp, oftewel 2700 Wp in twee strengen van drie. Gemiddelde productie over het seizoen: 40 m³ per dag, tot 55,5 m³ in het hart van de zomer. Hetzelfde project gedimensioneerd voor het hele jaar had het dubbele aantal panelen en een grotere regelaar vereist: de seizoensgebondenheid is het eerste antwoord op de vraag van de klant om overdimensionering te vermijden.
De oplossing in één oogopslag: pomp, zonneveld en gemiddelde productie.
Het dak van 10°: de beperking, becijferd

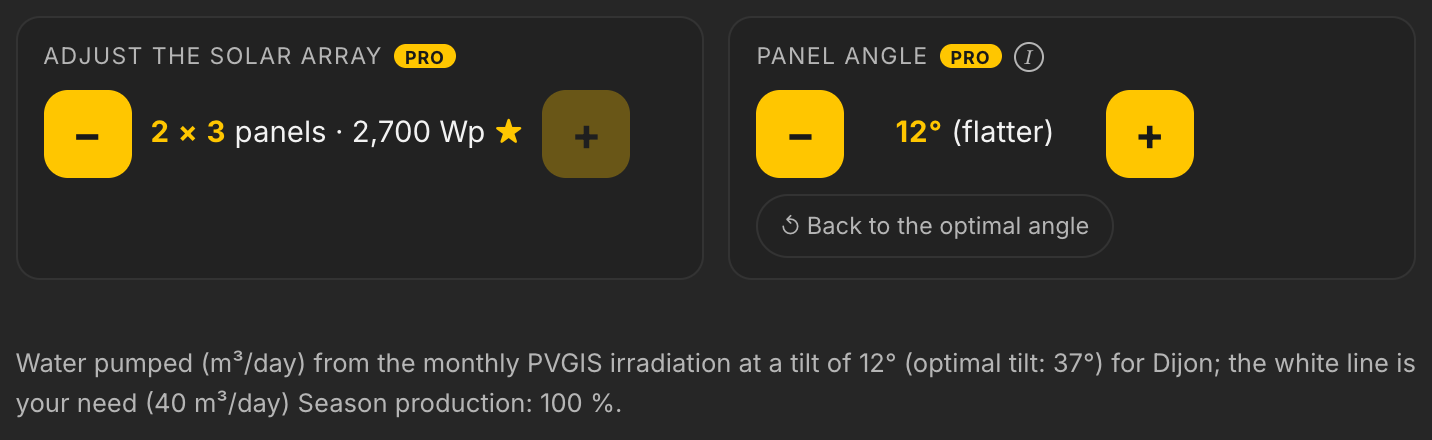

Het veld komt op een dak met een helling van ongeveer 10°, ver van de optimale 37° van de regio. In plaats van een discussie, een antwoord: de hoekinstelling van LE LAB herberekent de hele studie op de werkelijke hoek.
Bij 12° blijft de productie van het seizoen op 100% van het optimum: binnen het venster april-oktober kost het dak niets, want de vlakke hoek is juist gunstig voor de zomer.
De productie, maand per maand en uur per uur

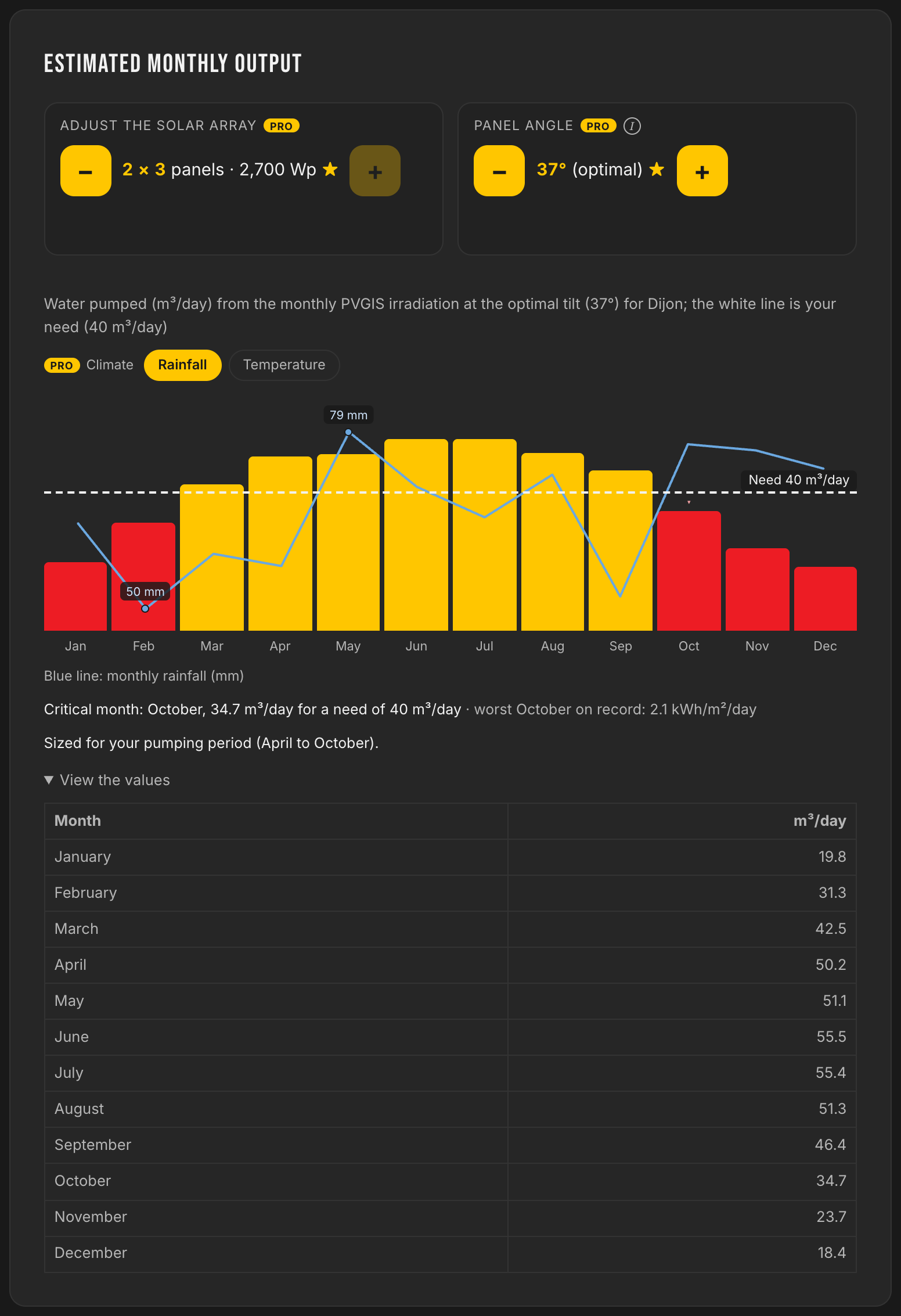

De maandelijkse productie wordt afgelezen tegenover de behoefte, op basis van zestien jaar werkelijke zoninstraling van de regio. De dagelijkse opbrengst toont de typische dag van elke maand: in de zomer houdt de pomp haar plateau rond 5 m³/u tijdens de uren vol zon.
De studie is gedimensioneerd voor de pompperiode: de referentiemaand is de ongunstigste van het venster, niet een niet-relevante wintermaand.

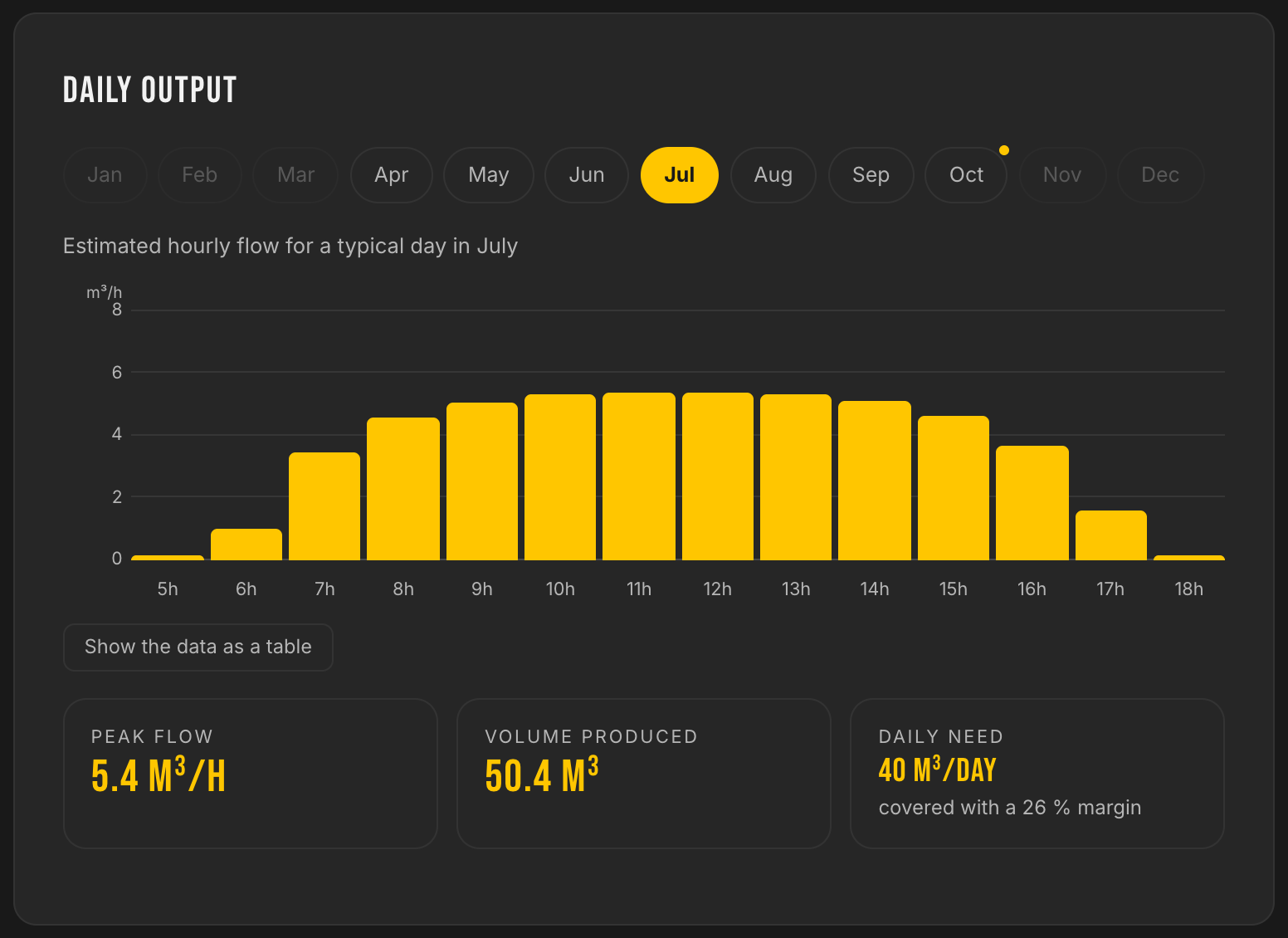

De typische dag van juli, uur per uur: genoeg om de irrigatiebeurten per blok op af te stemmen.
De tank van 20 m³ op de testbank

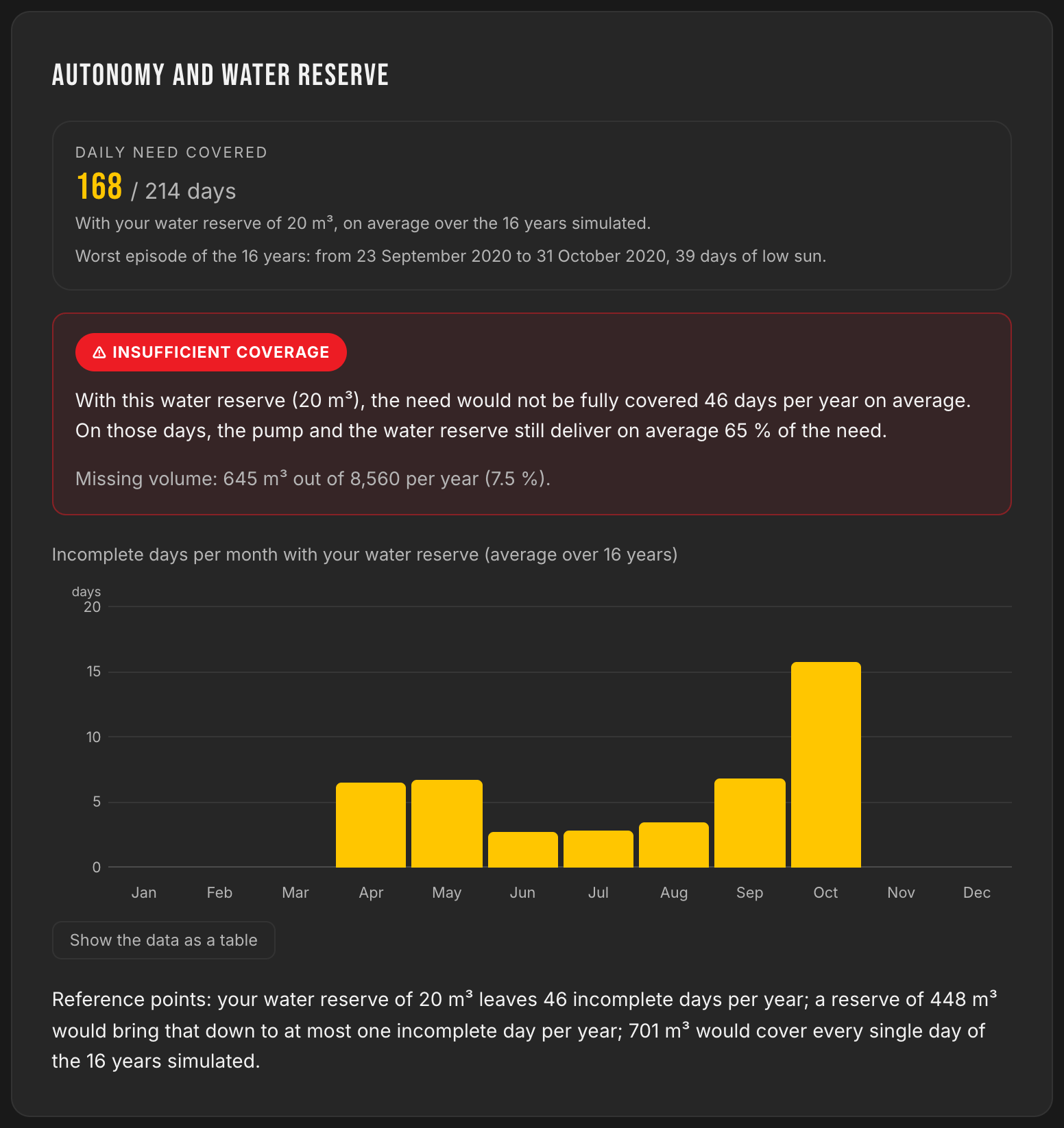

LE LAB simuleert de watervoorraad dag na dag over zestien jaar werkelijk weer, over het opgegeven seizoen en met een volle tank bij elke lente. Het oordeel is genuanceerd, en dat is precies de waarde ervan: 168 van de 214 seizoensdagen zijn volledig gedekt met de tank van 20 m³; de 46 onvolledige dagen concentreren zich in de tussenseizoenen, en op die dagen levert het systeem toch nog gemiddeld 65% van de behoefte.
De geplande uitbreiding naar 80 of 100 m³ zal een groot deel van de korte tussenseizoensepisodes opvangen. En het cijfer dat de generator rechtvaardigt: elke dag van het seizoen dekken met alleen de tank zou 701 m³ vereisen. De aanvulling is de economische evidentie.
De fabriekscurven, op het werkelijke werkpunt

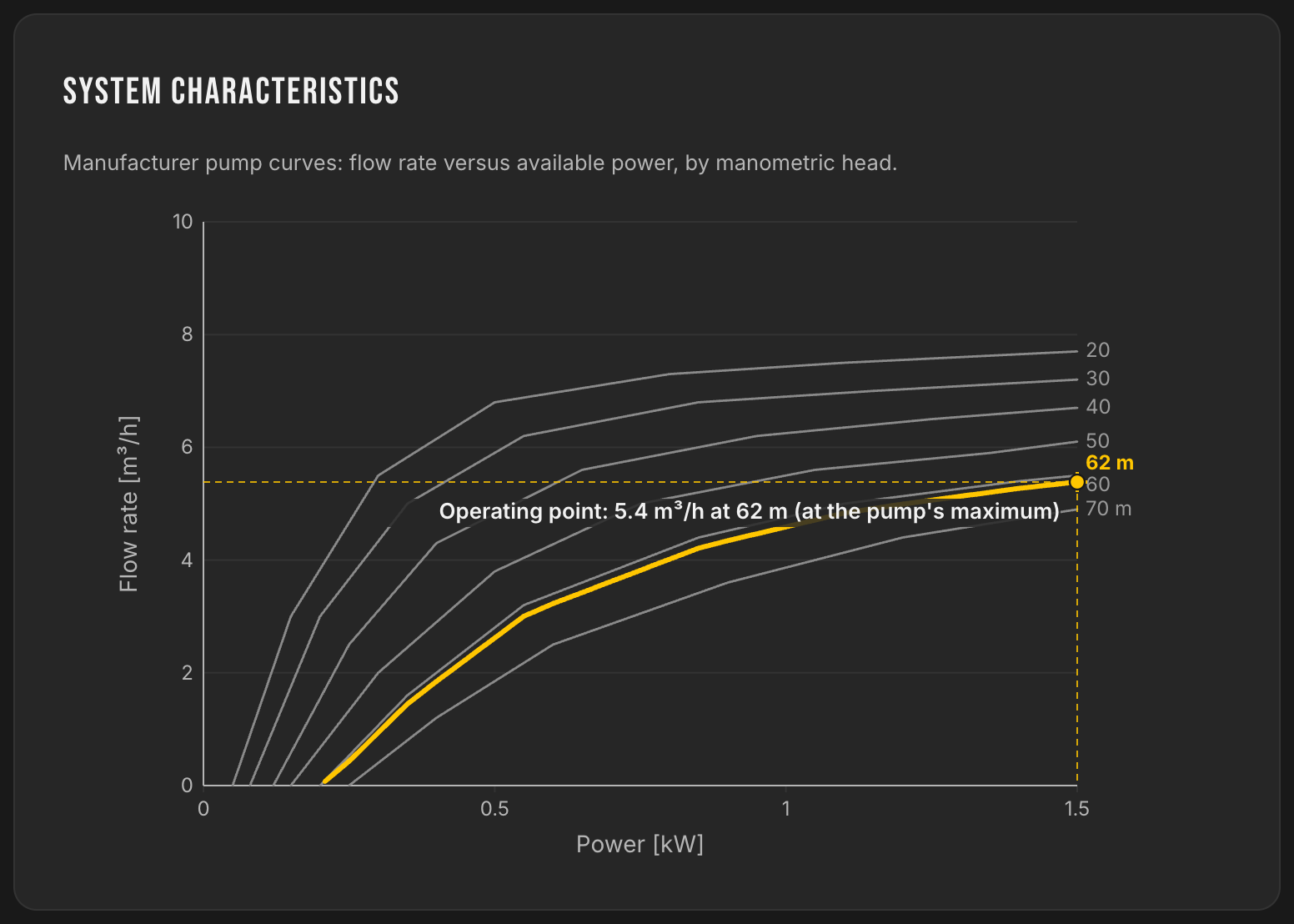

De klant vroeg om de Q/H-curven op het werkelijke werkpunt: hier zijn ze, getekend op basis van de officiële LORENTZ-gegevens, met de hoogte van het project uitgelicht.
Debiet volgens het beschikbare vermogen, per opvoerhoogte. De gele curve is die van het project, bij 62 m.
De tool schetst het kader, het vakmanschap geeft de doorslag
