Un forage de 65 m pour 1,5 ha
de maraîchage en Haute-Saône
Une exploitation maraîchère souhaite irriguer 1,5 hectare depuis son forage, avec une cuve de stockage et un groupe électrogène en appoint. Voici comment ce dimensionnement se construit dans LE LAB, captures et chiffres réels à l'appui.
Le besoin, tel que le client l'exprime
Maraîchage et petit verger sur 1,5 ha, sol très filtrant, jusqu'à 30 mm d'eau par semaine en été. L'irrigation se fait par blocs de parcelles, avec un stockage intermédiaire : l'eau du forage remplit une cuve, la distribution se fait ensuite séparément.
Contrainte supplémentaire : le champ photovoltaïque sera posé sur la toiture bac acier d'un hangar agricole, orientée sud, inclinée d'environ 10°. Le client demande un dimensionnement qui tienne compte de cette pente, et qui évite le surdimensionnement.
Les données d'entrée dans LE LAB
Quelques minutes de saisie. La ville de référence d'ensoleillement est Dijon, à une soixantaine de kilomètres du site. Le besoin saisi est la part solaire visée, 40 m³/jour, et la saisonnalité est déclarée : le pompage sert d'avril à octobre, l'étude se cale sur cette fenêtre. Le groupe électrogène complètera vers l'objectif total. La hauteur totale est calculée automatiquement : 62 m avec le refoulement vers la cuve et les pertes de charge de la canalisation.

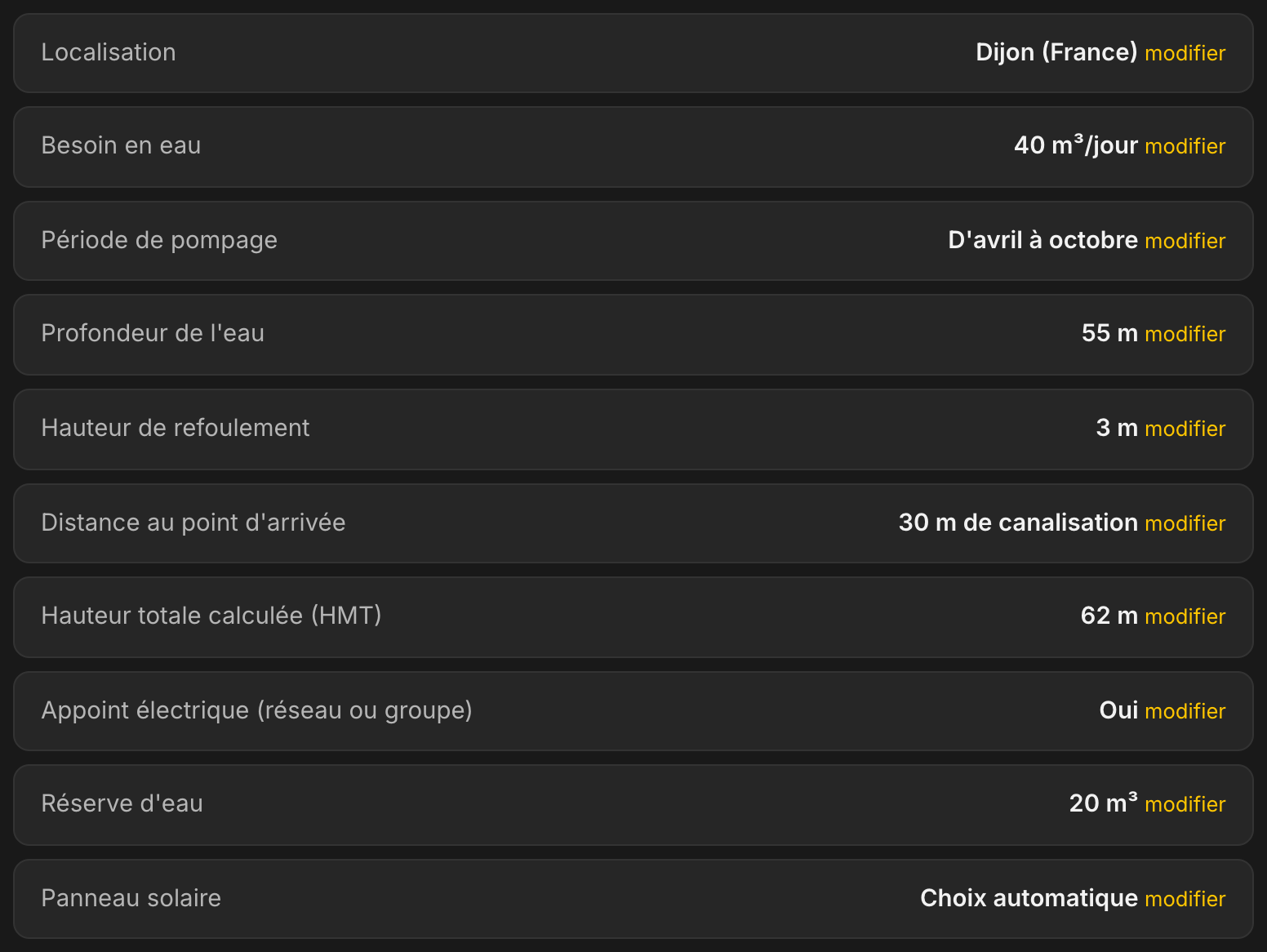

Le récapitulatif avant calcul : neuf réponses suffisent, la hauteur manométrique totale est calculée pour vous.
Ce que LE LAB propose
Dimensionné pour la saison d'irrigation et non pour l'année entière, le système reste sobre : une LORENTZ PS2-1800 avec l'extrémité C-SJ5-12, alimentée par 6 panneaux de 450 Wc, soit 2 700 Wc en deux chaînes de trois. Production moyenne sur la saison : 40 m³ par jour, jusqu'à 55,5 m³ au cœur de l'été. Le même projet dimensionné à l'année aurait exigé le double de panneaux et un contrôleur plus gros : la saisonnalité est la première réponse à la demande du client d'éviter le surdimensionnement.
La solution en un coup d'œil : pompe, champ solaire et production moyenne.
La toiture à 10° : la contrainte, chiffrée

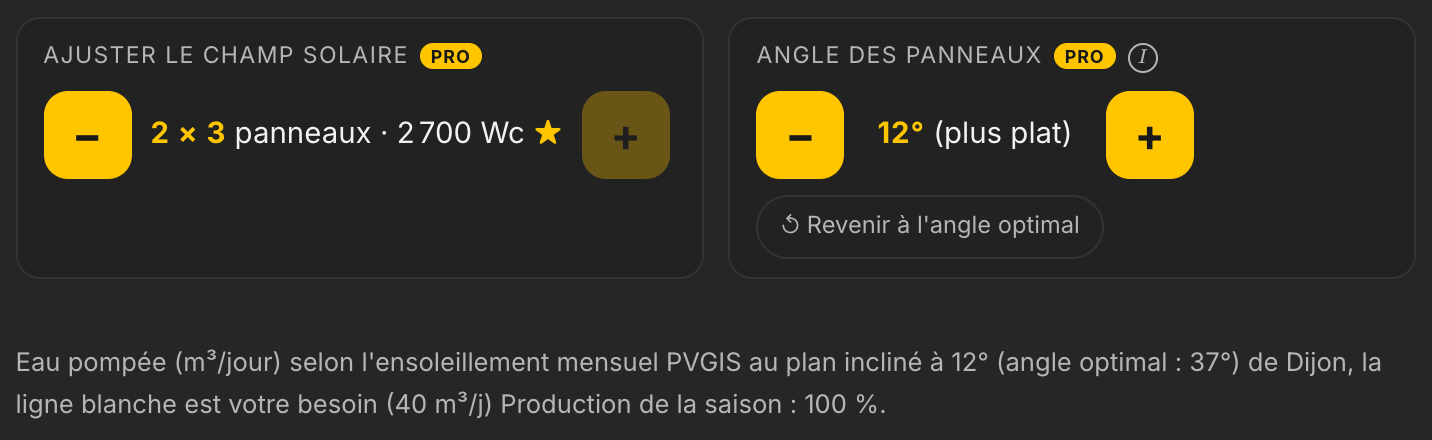

Le champ ira sur une toiture inclinée d'environ 10°, loin des 37° optimaux de la région. Plutôt qu'un débat, une réponse : le réglage d'angle de LE LAB recalcule toute l'étude à l'angle réel.
À 12°, la production de la saison reste à 100 % de l'optimal : sur la fenêtre avril-octobre, la toiture ne coûte rien, car l'angle plat favorise précisément l'été.
La production, mois par mois et heure par heure

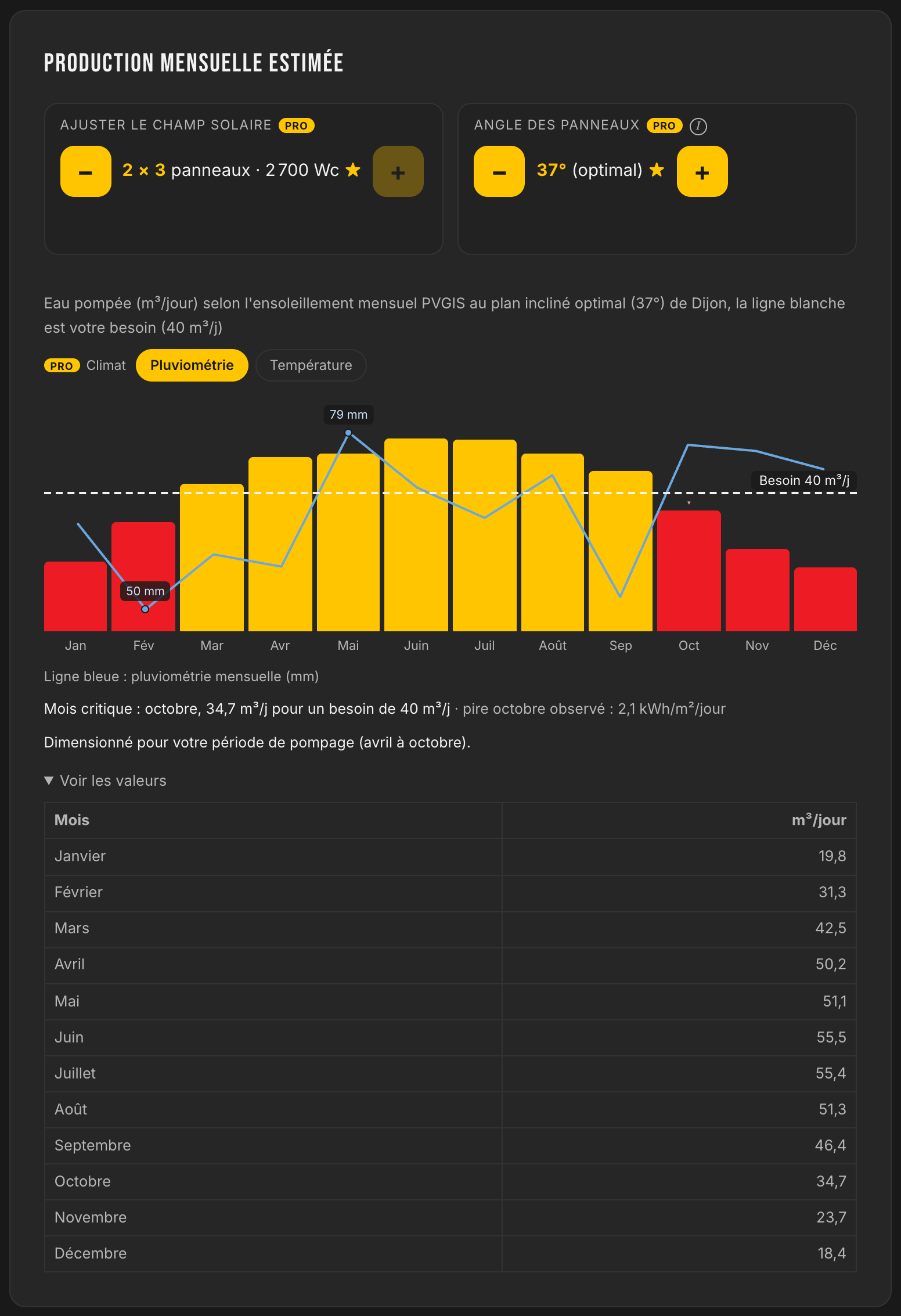

La production mensuelle se lit face au besoin, sur seize années d'ensoleillement réel de la région. Le rendement quotidien montre la journée type de chaque mois : en été, la pompe tient son plateau autour de 5 m³/h pendant les heures de plein soleil.
L'étude est dimensionnée pour la période de pompage : le mois de référence est le plus défavorable de la fenêtre, pas un mois d'hiver hors sujet.

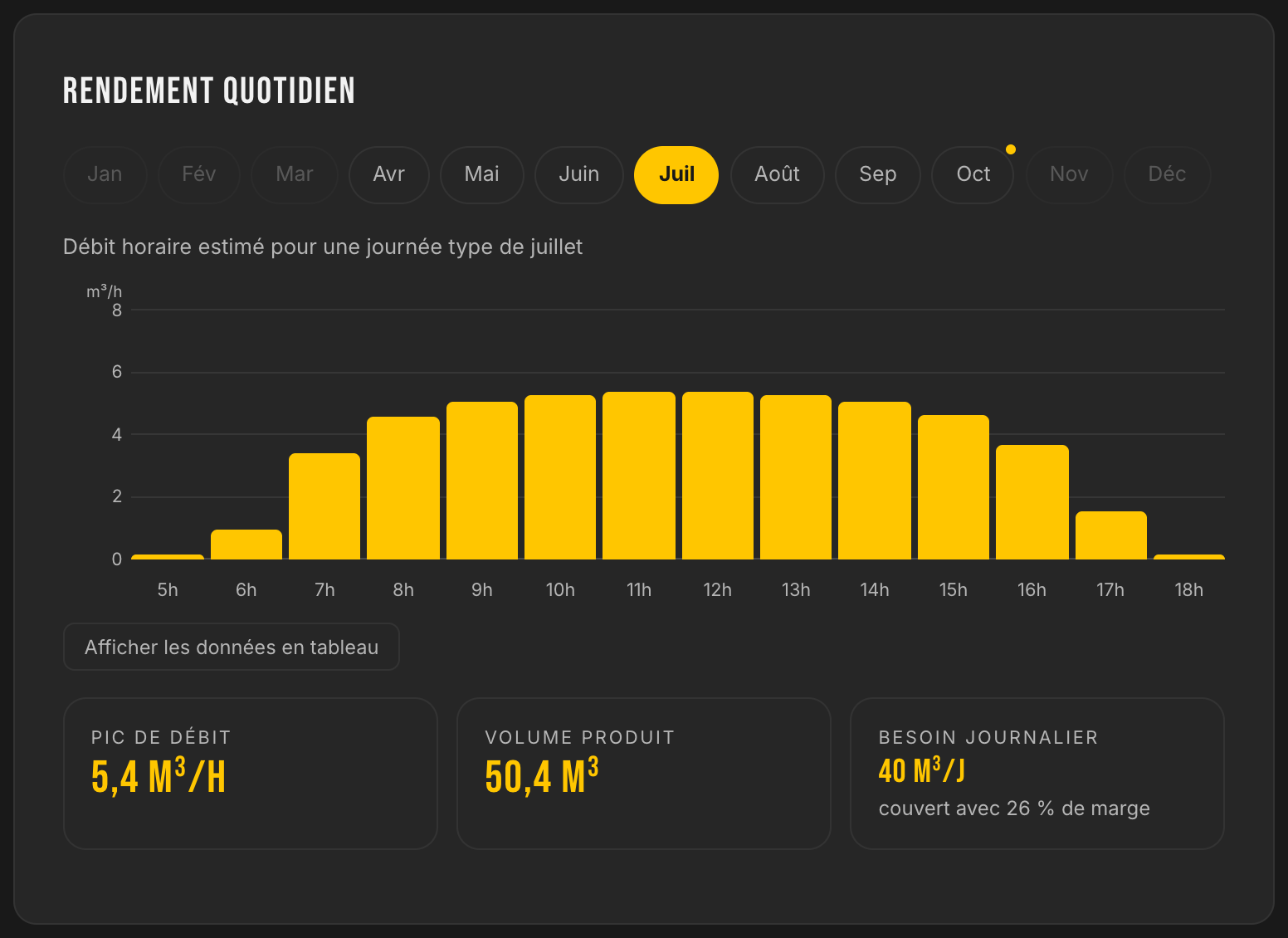

La journée type de juillet, heure par heure : de quoi caler les tours d'irrigation par blocs.
La cuve de 20 m³ au banc d'essai

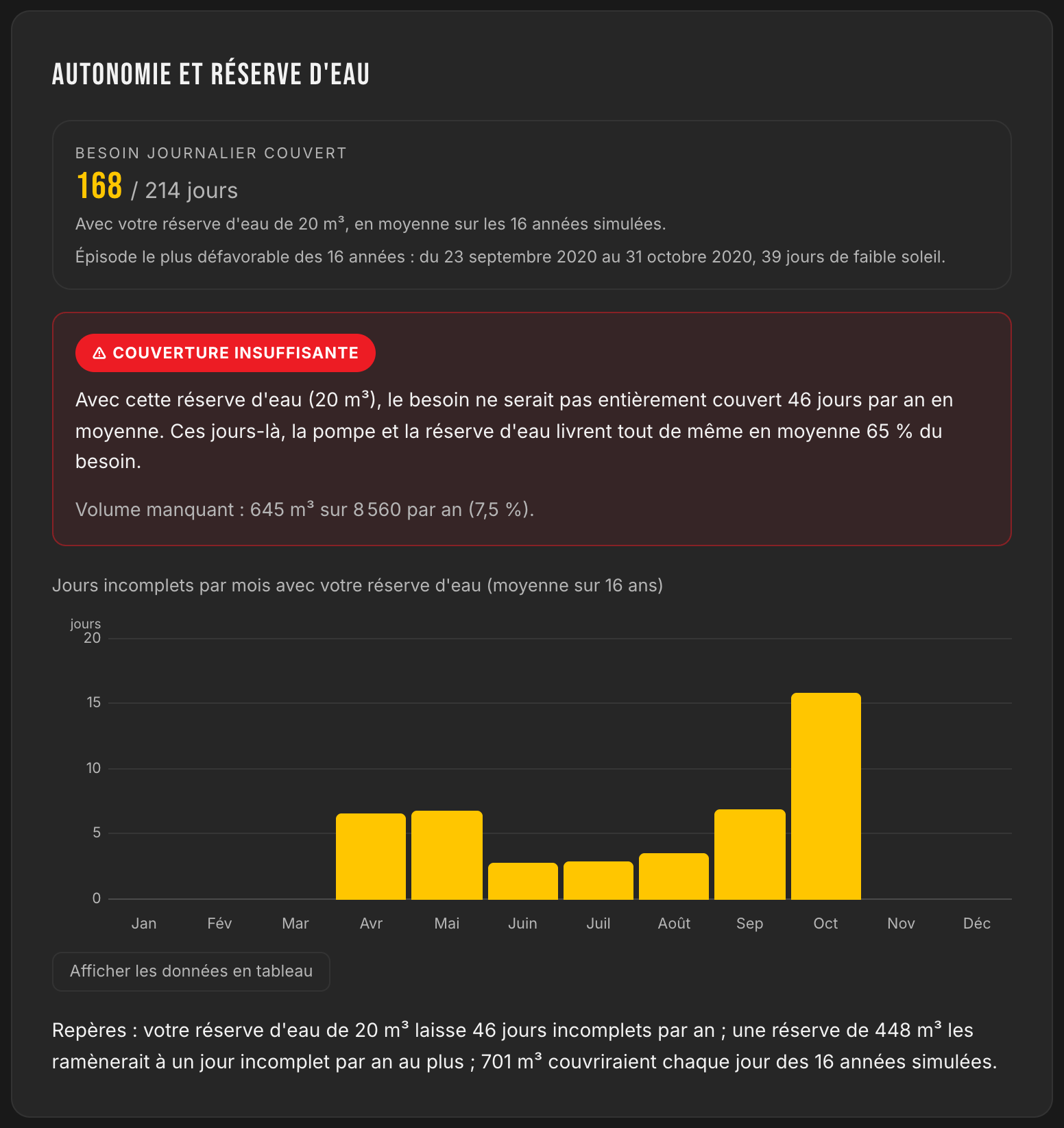

LE LAB simule la réserve d'eau jour par jour sur seize années de météo réelle, sur la saison déclarée et cuve pleine à chaque printemps. Le verdict est nuancé, et c'est sa valeur : 168 jours de saison sur 214 sont entièrement couverts avec la cuve de 20 m³ ; les 46 jours incomplets se concentrent aux intersaisons, et ces jours-là le système livre tout de même 65 % du besoin en moyenne.
L'agrandissement prévu à 80 ou 100 m³ absorbera une bonne partie des épisodes courts d'intersaison. Et le chiffre qui justifie le groupe électrogène : couvrir chaque jour de la saison par la seule cuve exigerait 701 m³. L'appoint est l'évidence économique.
Les courbes constructeur, au point de fonctionnement réel
Le client demandait les courbes Q/H au point de fonctionnement réel : les voici, tracées depuis les données officielles LORENTZ, avec la hauteur du projet mise en évidence.

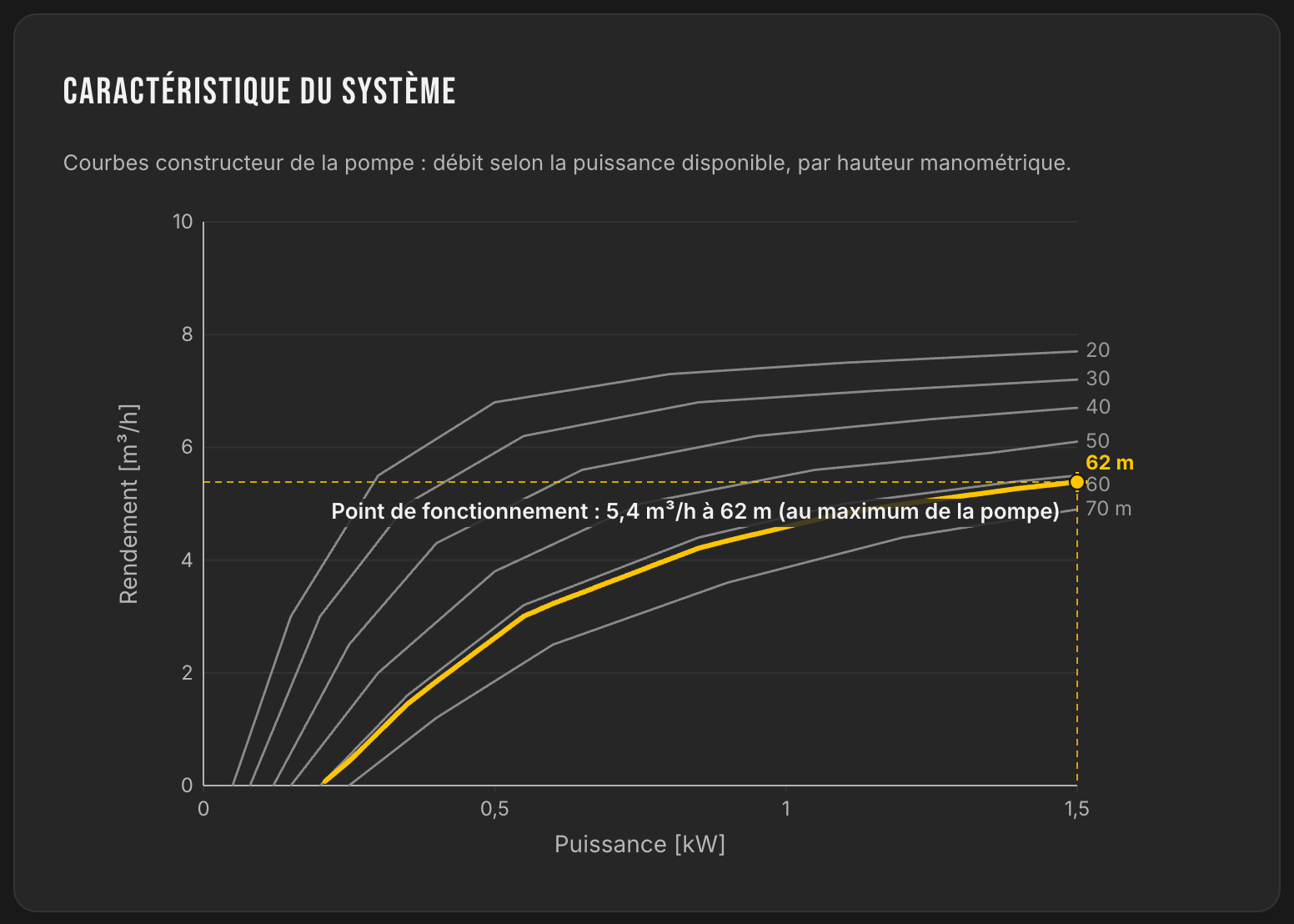

Débit selon la puissance disponible, par hauteur manométrique. La courbe jaune est celle du projet, à 62 m.
L'outil cadre, le métier tranche
